J-ROOF 特許取得品

役物・面戸・点検口　耐火性能試験（評価書付）

重ね葺き折板ダブルパック工法　耐火構造認定工法

屋根30分耐火構造認定品　FP030RF-1829(1)〜(6)　ヒートブリッジ対策品

カバー工法に耐火認定？

従来の既存屋根（シングル葺き）が耐火認定品であっても、カバーした場合、耐火認定品ではないと判断されます。
耐火認定とは構造体の評価であり、カバーする事でそれまでの耐火認定の評価は得られなくなります。
既存屋根を剥がして新しい折板を施工するには、コストと時間がかかります。
稼働している店舗、倉庫、工場、などを一時止めなくてはなりません。

カバー工法でも屋根30分耐火認定品を取得しました。

J-ROOF　工法の特徴

老朽化した既存屋根に同形状の屋根を剥がさず改修出来ます。
専用断熱金具による、ヒートブリッジ（熱橋）現象を改善しました。
重ね葺き折板を新設すると共に断熱性能もアップします。
既存折板の鋼板種類は殆ど使用可能（最大塗布量326g/㎡）板厚0.6mm以上。
既存折板の裏打ち材は無し、有機質断熱裏打材（ポリエチレンフォーム）でも可能です。
新築でも勿論ご使用になれます。

• 断熱性能（夏季・参考）
  ダブルパック工法50mmの部屋内表面温度はシングル折板と比較すると10℃以上低くなる事から節電に期待される。
• 断熱性能（冬季・参考）
  G/W敷き込みダブルパック工法の断熱効果は良好　結露防止に効果が期待される。

シングル折板とダブルパック工法の断熱比較参考

熱貫流率は小さなもの程、断熱性能は向上します。

重ね葺き折板ダブルパック工法　規格-①

• 山ピッチ250mm以下、山高88mm以上、鋼板板厚0.6mm以上、各種鋼板（塗布量97g/㎡）以下。
• 裏打ち材はガラス繊維シート5.0mm以上を施します。
• 母屋間隔：4.000mm以下の屋根（4.000mm以上の場合の工法は別途相談）
• 母屋中間部はワンサイドボルトを1000mm以下で固定します。
• 専用断熱金具認定品。
• 断熱工法（グラスウール10kg/㎥以上、厚さ50mm以上、）充填可能です。

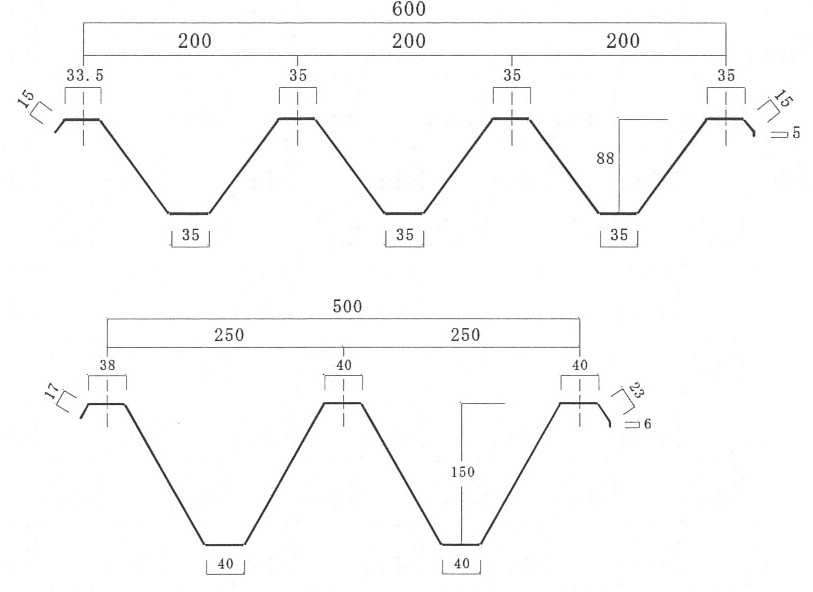

重ね葺き折板（2種類）　山高88タイプ・150タイプ　規格-②

製品図

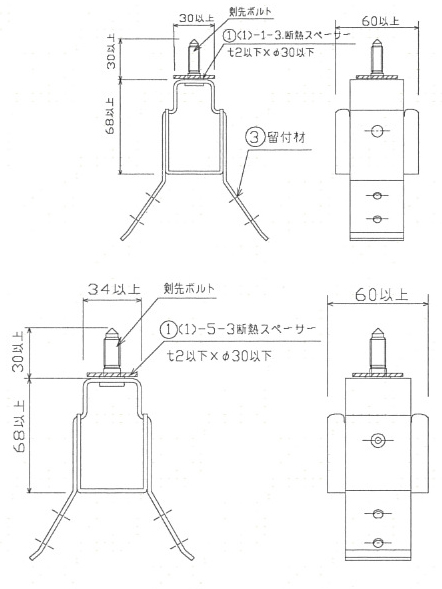

専用断熱金具

FP030RF-1829(1)〜(6)までの組み合わせ

標準納め図

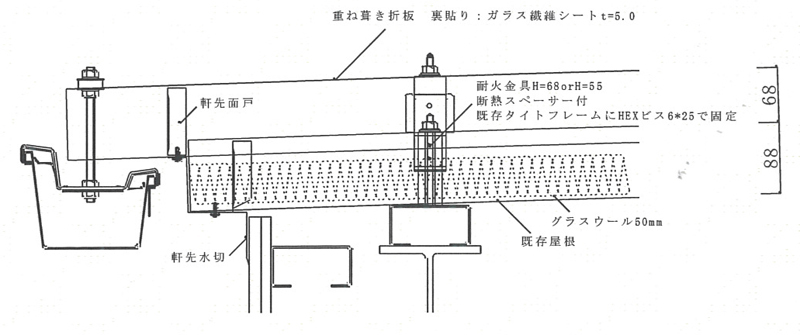

軒先

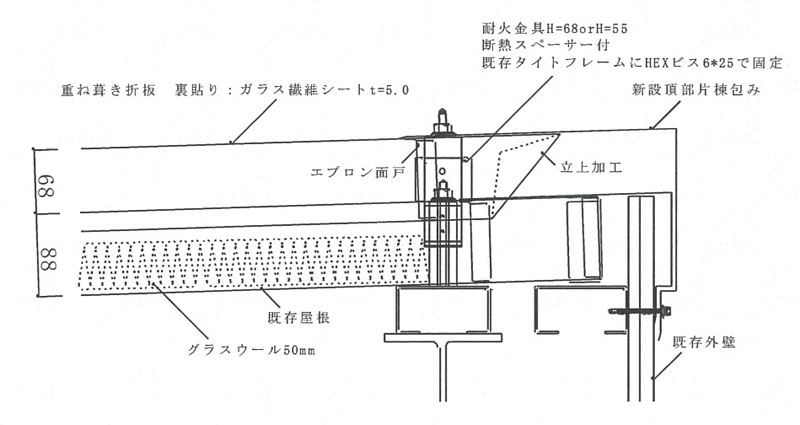

水上

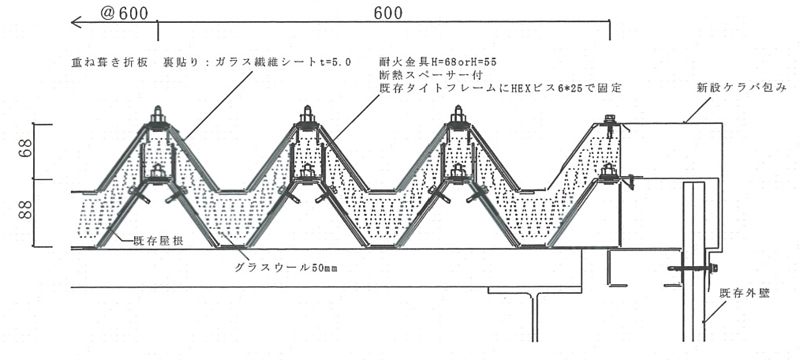

ケラバ
